環境監控系統

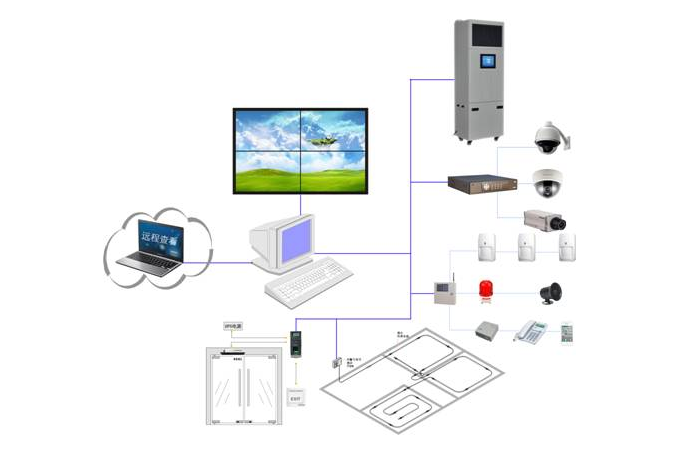

機房環境監控系統是一個綜合利用計算機網絡技術、數據庫技術、通信技術、自動控制技術、新型傳感技術等構成的計算機網絡，提供的一種以計算機技術為基礎、基于集中管理監控模式的自動化、智能化和高效率的技術手段，系統監控對象主要是機房動力和環境設備等設備(如:配電、UPS、空調、溫濕度、漏水、煙霧、視頻、門禁、防雷、消防系統等)。

背景與需求

隨著信息網絡技術的不斷發展，各類規模大小不等，設備種類、數量不同的網絡設備機房廣泛分布于用戶各分支機構所在地域，由于欠缺與運行網絡的規模體系相對稱的運維系統，數量眾多的無人值守機房的物理運行環境狀況、動力配電狀況、設備運行狀況、人員活動狀況以及消防狀況的變化包括可能出現的危急狀況，均無法得到及時的發現和處理，也就很難被有效預見、防范和避免。因此，一套完善的機房環境監控系統對于機房、IDC等場所非常重要。

介紹

機房環境監控系統是一個綜合利用計算機網絡技術、數據庫技術、通信技術、自動控制技術、新型傳感技術等構成的計算機網絡，提供的一種以計算機技術為基礎、基于集中管理監控模式的自動化、智能化和高效率的技術手段，系統監控對象主要是機房動力和環境設備等設備(如:配電、UPS、空調、溫濕度、漏水、煙霧、視頻、門禁、防雷、消防系統等)。

項目和內容

1、配電系統

主要對配電系統的三相相電壓、相電流、線電壓、線電流、有功、無功、頻率、功率因數等參數和配電開關的狀態監視進行監視。當一些重要參數超過危險界限后進行報警。

2、UPS電源(包含直流電源)

通過由UPS廠家提供的通訊協議及智能通訊接口對UPS內部整流器、逆變器、電池、旁路、負載等各部件的運行狀態進行實時監視，一旦有部件發生故障，機房動力環境監控系統將自動報警。系統中對于UPS的監控一律采用只監視，不控制的模式。

3、空調設備

通過實時監控，能夠全面診斷空調運行狀況，監控空調各部件(如壓縮機、風機、加熱器、加濕器、去濕器、濾網等)的運行狀態與參數，并能夠通過機房動力環境監控系統管理功能遠程修改空調設置參數(溫度、濕度、溫度上下限、濕度上下限等)，以及對精密空調的重啟�？照{(diào)機組即便有微小的故障，也可以通過機房動力環境監控系統檢測出來，及時采取措施防止空調機組進一步損壞。

4、機房溫濕度

在機房的各個重要位置，需要裝設溫濕度檢測模塊，記錄溫濕度曲線供管理人員查詢。一旦溫濕度超出范圍，即刻啟動報警，提醒管理人員及時調整空調的工作設置值或調整機房內的設備分布情況。

5、漏水檢測

漏水檢測系統分定位和不定位兩種。所謂定位式，就是指可以準確報告具體漏水地點的測漏系統。不定位系統則相反，只能報告發現漏水，但不能指明位置。系統由傳感器和控制器組成。控制器監視傳感器的狀態，發現水情立即將信息上傳給監控PC。測漏傳感器有線檢測和面檢測兩類，機房內主要采用線檢測。線檢測使用測漏繩，將水患部位圍繞起來，漏水發生后，水接觸到檢測線發出報警。

6、煙霧報警

煙霧探測器內置微電腦控制，故障自檢，能防止漏報誤報，輸出脈沖電平信號、繼電器開關或者開和關信號。當有煙塵進入電離室會破壞煙霧探測器的電場平衡關系，報警電路檢測到濃度超過設定的閾值發出報警。

7、視頻監控

機房環境監控系統集成了視頻監控，圖像采用MPEG4視頻壓縮方式，集多畫面測覽、錄像回放、視頻遠傳、觸發報警、云臺控制、設備聯動于一體，視頻系統還可與其他的輸入信號進行聯動，視頻一旦報警，可同時與其它設備進行聯動如雙鑒探頭、門磁進行錄像。

8、門禁監控

門禁系統由控制器、感應式讀卡器、電控鎖和開門按鈕等組成(聯網系統外加通訊轉換器。讀卡方式屬于非接觸讀卡方式，系統對出入人員進行有效監控管理。

9、防雷系統

通過開關量采集模塊來實現對防雷模塊工作情況的實時監測，通常只有開和關兩種監測狀態。

10、消防系統

對消防系統的監控主要是消防報警信號、氣體噴灑信號的采集，不對消防系統進行控制

功能

監視/監控功能

傳統的機房管理采用的是每天定時巡視的制度，比如早晚各一次檢查，并且將設備的一些核心運行參數進行人工筆錄后存檔。這樣取得的數據只限于特定時段，工作單調而且耗費人力。而機房環境監控系統實時監控功能可解決此問題。

系統具有通過遙信、遙測、遙控和遙調，所謂"四遙"功能，對整個系統進行集中監控管理，實現少人值守和無人值守的目標。

系統可實時收集各設備的運行參數、工作狀態及告警信息。本系統能對智能型和非智能型的設備進行監控，準確的實現遙信、遙測、遙控及遙調等四遙功能。即既能真實的監測被監控現場對象設備的各種工作狀態、運行參數，又能根據需要遠程地對監控現場對象進行方便的控制操作，還能遠程的對具有可配置運行參數的現場對象的參數進行修改。

系統設置各級控制操作權限。如果需要并得到相應授權，系統管理人員可以對系統監控對象、人員權限等進行配置;系統值班操作人員可以對有關設備進行遙控或遙調，以便處理相關事件或調整設備工作狀態，確保機房設備等在最佳狀態下運行。

告警功能

a) 無論監控系統控制臺處于任何界面，均應及時自動提示告警，顯示并打印告警信息。所有告警一律采用可視、可聞聲光告警信號。

b) 不同等級的告警信號應采用不同的顯示顏色和告警聲響。緊急告警標識為紅色標識閃爍，重要告警為粉紅色標識閃爍，一般告警為黃色標識閃爍。

c) 發生告警時，應由維護人員進行告警確認。如果在規定時間內(根據通信線路情況確定)未確認，可根據設定條件自動通過電話或手機等通知相關人員。告警在確認后，聲光告警應停止，在發生新告警時，應能再次觸發聲光告警功能。

d) 具有多地點、多事件的并發告警功能，無丟失告警信息，告警準確率為100%。

e) 系統能對不需要做出反應的告警進行屏蔽、過濾。

f) 系統能根據需要對各種歷史告警的信息進行查詢、統計和打印。各種告警信息不能在任何地方進行更改。

g) 系統除對被監控對象具有告警功能外，還能進行自診斷(例如，系統掉電、通訊線路中斷等)，能直觀地顯示故障內容，從而系統穩定具有穩定自保護能力。

h) 系統具有根據用戶的要求，能方便快捷的進行告警查詢和處理功能。

i) 系統告警可以根據不同的需求進行配置，如，告警級別、告警屏蔽、告警門限值等。

j) 具有電子化閉環派單功能，實現派單、接單、維護、復單、銷單的故障全處理過程。

配置管理功能

a) 當系統初建、設備變更或增減時，系統管理維護人員，能使用配置功能進行系統配置，確保配置參數與設備實情的一致性。

b) 當系統值班人員或系統管理維護人員有人事變動時，可使用配置功能對相關人員進行相應的授權。

c) 在系統運行時，系統管理維護人員也可使用系統配置功能，配置監控系統的運行參數，確保監控系統高效、準確地運行。

d) 系統管理維護人員也可使用系統配置功能，對設備參數的顯示方式、位置、大小、顏色等進行配置，以達到美化界面的效果。

e) 配置管理操作簡單、方便、擴容性好，可進行在線配置，不會中斷系統正常運行。

f) 監控系統具有遠程監控管理功能，可在中心或遠程進行現場參數的配置及修改。

g) 系統按片區、按專業進行配置，按片區、按專業進行顯示。

安全管理功能

a) 系統提供多級口令和多級授權，以保證系統的安全性;系統對所有的操作進行記錄，以備查詢;系統對值班人員的交接班進行管理;

b) 監控系統有設備操作記錄，設備操作記錄包括操作人員工號、被操作設備名稱、操作內容、操作時間等。

c) 監控系統有操作人員登錄及退出時間記錄。

d) 監控系統有容錯能力，不能因為用戶誤操作等原因使系統出錯，退出或死機。

e) 監控系統具有對本身硬件故障、各監控級間的通信故障、軟件運行故障自診斷功能，并給出告警提示。

f) 系統具有來電自啟動功能。

g) 系統具有系統數據備份和恢復功能。

報表管理功能

a) 系統能提供所有設備運行歷史數據、統計資料、交接班日志、派修工單及曲線圖的查詢、報表、統計、分類、打印等功能，供電源運行維護人員分析研究之用。

b) 系統還具備用戶自定義報表功能。

c) 本系統可對被監控設備相關的信息進行管理。包括設備的各種技術指標、價格、出廠日期、運行情況、維護維修情況、設備的安裝接線圖表等�？梢允占�、顯示并記錄管轄區內各機房監視點的狀態及運作數據資料為管理人員提供全方位的信息查詢服務。

應用

在信息化建設中，機房運行處于信息交換管理的核心位置。機房內所有設備必須時時刻刻正常運轉，否則一旦某臺設備出現故障，對數據傳輸、存儲及系統運行構成威脅，就會影響到全局系統的運行。如果不能及時處理，更有可能損壞硬件設備，耽誤業務系統運轉，造成的經濟損失是不可估量的。

從現階段在一些數據中心的實際使用情況來看,機房環境監控系統的管理優勢已經得到體現,幫助用戶解決了機房內很多環境保障問題。通過監控平臺可以管理機房內大部分系統,大大節約了人力和物力。機房弱電集成監控項目的建設,對機房的環境結構、設備內容、服務需求和管理模式等4個基本要素以及它們的內在聯系進行了優化組合,從而提供了一個穩定可靠、投資合理、高效方便、舒適安全的機房環境。機房環境監控系統正在為今天大型數據中心計算機機房的正常運轉提供可靠和一流的技術保障手段

機房環境監控系統支持二次開發設計，系統成熟穩定，兼容拓展性強，功能集成度高，操作便捷，適用銀行、稅務、政府、海關、廣電、通信、電力等網絡機房項目。

具體應用場景:

一、數據機房:漏水、配電、溫濕度、煙感、門禁、UPS、空調、電源等;

二、配電機房:UPS、電流、電壓、開關狀態、發電機、蓄電池、電源、煙感等監測;

三、倉庫環境:如糧食、煙草、醫藥、化工、食品等，主要為溫濕度、氣體含量、水質、酸堿度等;

四、管網節點:煤氣、石油管道、鐵路、隧道環境等;

五、企業車間、商場等重要區域:環境，消防等監測。
